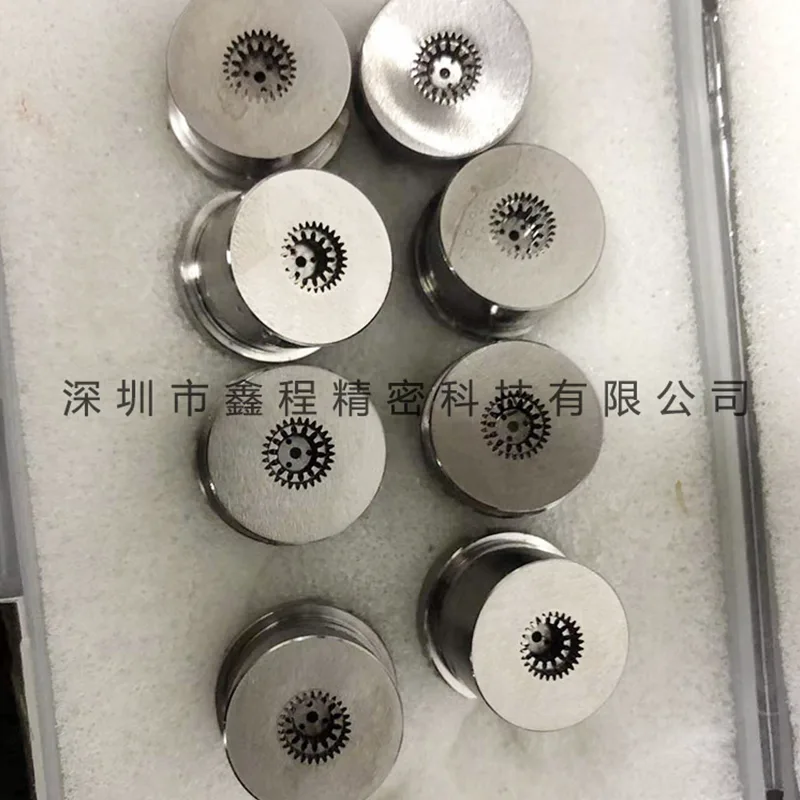

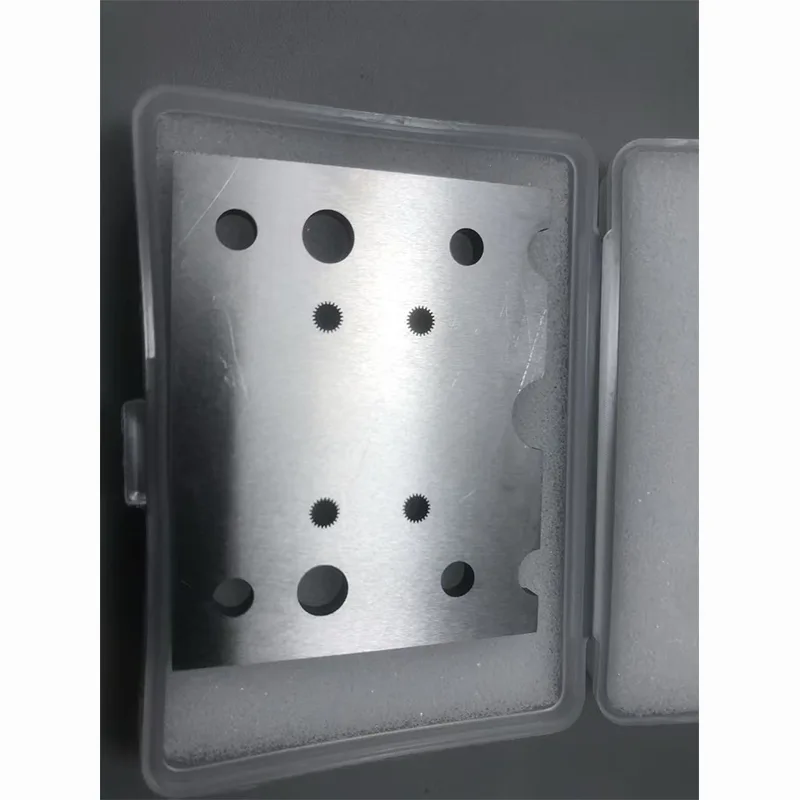

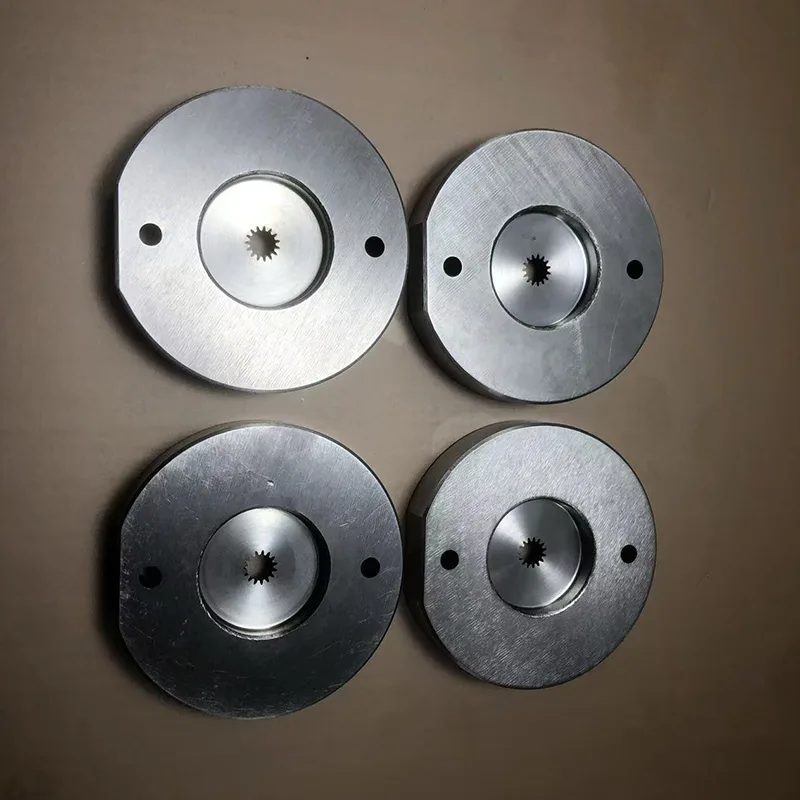

0,07 mm-es finomhuzalos lassú huzalfeldolgozó fogaskerekek

A folyamat előnye

A 0,07 mm-es finomhuzalos lassú huzalvágási feldolgozási technológiát alkalmazzuk a közepes modulú fogaskerekek precíziós követelményeinek és gyártási hatékonyságának egyensúlyba hozása érdekében, testreszabott fogaskerekeket biztosítunk precíz fogprofilokkal és megbízható teljesítménnyel a kötegelt gyártási forgatókönyvekhez, amelyek megfelelnek a különféle igényeknek az egytételes kis mennyiségektől a nagy tömeges gyártásig. a közepes forma pontossága" mint mag, hatékony ellenőrzési folyamatot hoznak létre, figyelembe véve mind a hatékonyságot, mind a minőséget:

1. Rajzelemzés és folyamatoptimalizálás: A mérnökök mélyrehatóan elemzik a fogaskerekek 2D/3D rajzait, optimalizálják a huzalelőtolási útvonalat a 0,07 mm-es finom vonalak jellemzőivel kombinálva, exkluzív kisülési paramétereket terveznek közepes modulú fogprofilokhoz, és hatékony feldolgozási technológiai csomagot állítanak elő.

2. Tételrögzítés és intelligens szerszámbeállítás: Egy mátrixos, többállomásos rögzítést alkalmaznak a 30 darab kötegelt befogásának eléréséhez, és egy AI vizuális szerszámbeállító rendszert használnak a ±0,003 mm-es szintű szerszámbeállítási pontosság eléréséhez, jelentősen növelve a befogási hatékonyságot.

3. Hatékony feldolgozás és tételellenőrzés: A "durva vágás - finom vágás" kétlépcsős feldolgozási módszerét alkalmazzák. Minden 50 darabból mintát veszünk és teljesen automatikus kétdimenziós képmérő műszerrel ellenőrizzük. A rendszer automatikusan visszacsatolja az eltéréseket és kalibrálja a paramétereket a tétel stabil pontosságának biztosítása érdekében.

4. A késztermékek véletlenszerű ellenőrzése és teljes nyomon követhetőség: Minden tétel 3%-os arányban teljes méretű, három koordinátás vizsgálaton esik át, és CNAS tanúsítvánnyal ellátott vizsgálati jegyzőkönyv készül. A minőség teljes nyomon követhetősége érdekében a „tétel – sorozatszám” kettős címke lézergravírozott.

Teljesítménymutatók

Változatos alkalmazási területek

Orvostechnikai eszközök területén: 0,5 modulos, rozsdamentes acél 316-os fogaskerekeket testre szabunk a vércukormérő érzékelők átviteli rendszeréhez, legfeljebb 0,006 mm-es hangosztási hibával, megfelelve az orvosi higiéniai előírásoknak. A havi szállítási mennyiség 5000 készlet.

Intelligens berendezések terén: Testreszabott 40Cr fogaskerekek 1,5-ös modullal a kollaboratív robotcsuklókhoz, Ra0,3μm felületi érdesség mellett 15%-kal növelik a nyomaték teherbírását és megfelelnek a robotok precíz mozgási követelményeinek.

Precíziós hardvermező: 0,07 mm-es finomhuzalos lassú huzalfeldolgozó fogaskerekek 0,8-as modullal testreszabhatják a Cr12 fogaskerekeket a csúcskategóriás ajtózár-átviteli mechanizmusokhoz. 0,07 mm-es, finomhuzalból álló, egy darabból álló feldolgozószerkezettel rendelkezik, reteszelő hornyokkal, és élettartama több mint 100 000-szer.

Teljesítményelőny

A 0,07 mm-es finomhuzalos lassú huzalvágási technológia 0,3 és 2,0 közötti modullal rendelkező fogaskerekekhez van optimalizálva. A huzalátmérő előnye, hogy a 0,05 mm-es finomhuzalhoz képest 35%-kal növeli a feldolgozási hatékonyságot, miközben biztosítja a pontosságot, és 20%-kal csökkenti a költségeket a 0,03 mm-es finomhuzalhoz képest. Az alapvető előnyök három dimenzióra összpontosulnak:

A közepes modul fogprofilja pontosan vezérelhető: egy 0,07 mm-es finomhuzal stabilan képes feldolgozni a fogaskerekeket 0,3 és 2,0 közötti modulokkal, a minimális megmunkált fogvastagság eléri a 0,12 mm-t. A fogprofil hibája ±0,004 mm-en belül van szabályozva, pontosan reprodukálja az evolúciót és korrigálja a fogprofilt és más struktúrákat, megoldva a "kötegelt feldolgozási pontosság ingadozásának" problémáját közepes modulos fogaskerekek esetén.

- Hatékony megmunkálás és felületbiztosítás: A fogaskerekek felületi érdessége a feldolgozás után eléri az Ra0,3μm-t, ami megfelel a közepes és csúcskategóriás hajtóművek alacsony kopási követelményeinek. A huzalátmérő-kompatibilitás 25%-kal lerövidíti az egy darab feldolgozási idejét a 0,05 mm-es finomhuzalokhoz képest, így alkalmassá teszi a tömeggyártási rendelésekre, havi 3000 szett felett.

- Többanyagú adaptációs feldolgozás: Támogatja a különféle anyagok feldolgozását, mint például szénacél, ötvözött acél, rozsdamentes acél, titánötvözet stb. Különösen alkalmas kompozit szerkezetek egyrészes öntésére. Fogaskerekek erősítő bordákkal és rögzítő csapfuratokkal. A 0,07 mm-es Fine Wire Slow Wire Processing Gears feldolgozási konzisztenciájának hibája ≤0,005 mm, ami csökkenti a későbbi összeszerelési és hibakeresési költségeket.
