Nagy pontosságú ragasztóadagoló áramlási fúvóka

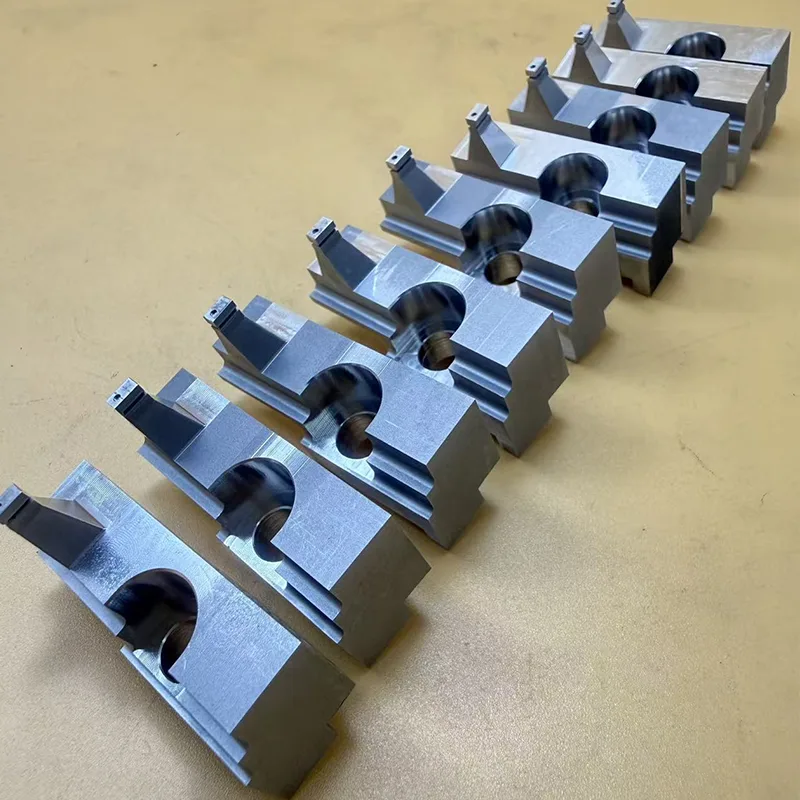

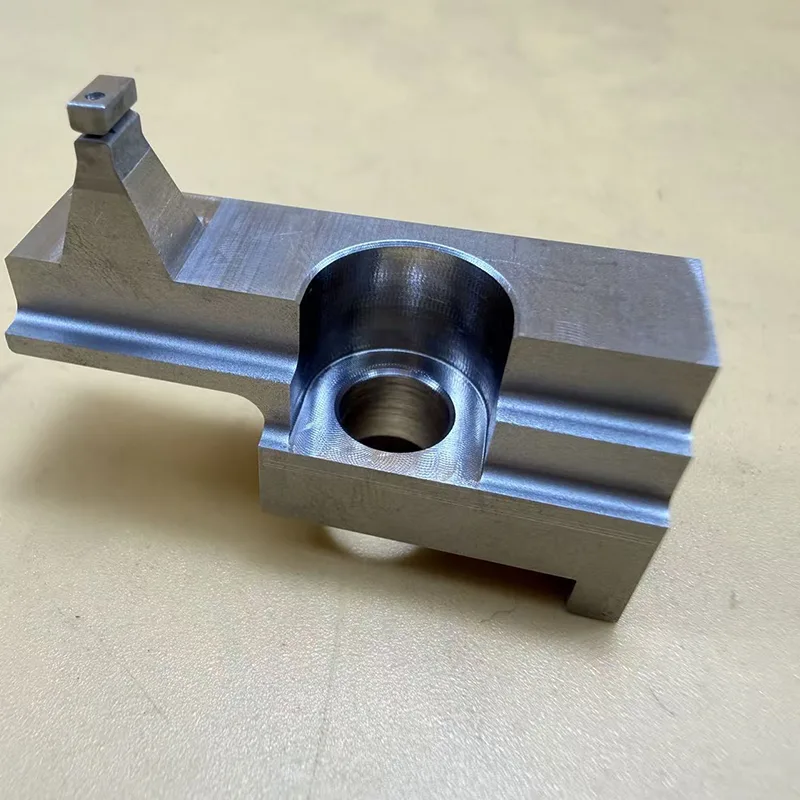

A High Precision Glue Dispensing Flow Nozzle egy speciális precíziós áramlású fúvóka, amelyet kizárólag automatizált ragasztóadagoló berendezésekhez terveztek. A teljes egység egyetlen SUS304 rozsdamentes acél blokkból készült. Kritikus belső áramlási csatornáit és mikrohornyos szerkezeteit a Seibu MM35HP precíziós, lassú huzalozású szikraforgácsoló gépével dolgozzák fel, ultrafinom, 0,07 mm-es huzalátmérővel és elektromos kisülési vágási technikákkal a bonyolult mikrorések kialakításához.

Ennek a terméknek az elsődleges gyártási kihívásai az ultra-keskeny mikrohornyok, vékony falú részek és mikrocsatornás szerkezetek. A megmunkálási folyamat során nem csak a méretpontosság biztosítása, hanem a belső falak simaságának, a mikrohornyok konzisztenciájának, a szerelési stabilitásnak és – kritikus – az áramlási stabilitásnak a megőrzése is elengedhetetlen a hosszan tartó üzemi körülmények között.

E bonyolult adagolási struktúrák megoldására a Xincheng szigorú folyamatot alkalmaz, amely több vágási lépést, pontos kompenzációs vezérlést és optimalizált megmunkálási paramétereket foglal magában. A kritikus mérettűrések szigorú ellenőrzése biztosítja, hogy a termék stabil, egyenletes összeszerelési teljesítményt és precíz áramlásszabályozási képességeket tartson fenn még a tömeggyártás során is.

Alapvető termékinformációk

• Terméknév: Nagy pontosságú ragasztóadagoló áramlási fúvóka

• Anyaga: SUS304 rozsdamentes acél

• Megmunkálási folyamatok: lassú huzalos szikraforgácsolás, precíziós olaj alapú szikraforgácsolás, mikro-EDM, precíziós marás

• Megmunkáló berendezések: Seibu MM35HP (Slow-wire EDM), Sodick AP250L

• Megmunkálási lehetőségek: mikrohornyok, mikrolyukak, rendkívül keskeny rések, vékony falú szerkezetek, szabálytalan alakú áramlási csatornák

A termék szerkezeti jellemzői

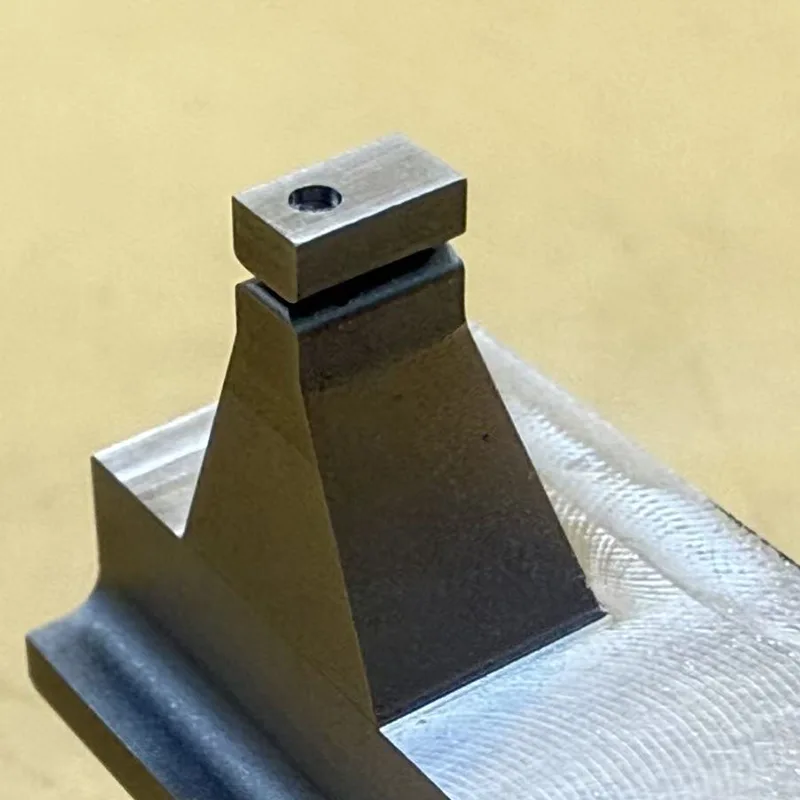

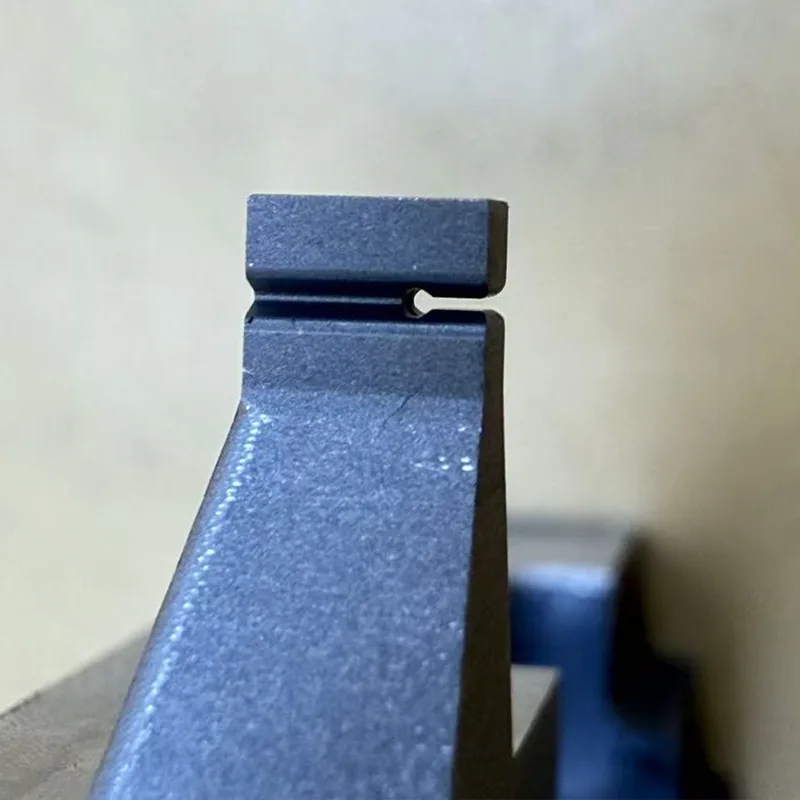

Micro-Slot szerkezet

A termék felső része ultrafinom mikrohornyos szerkezettel rendelkezik. A horonyszélességre vonatkozó követelmények rendkívül szigorúak, így ez a precíziós lassú huzalos szikraforgácsolást igénylő alkatrész alapvető példája.

A hagyományos huzalvágó berendezések gyakran problémákba ütköznek az ilyen szerkezetek feldolgozása során – beleértve a huzaltörést, a sarkok összeomlását, az instabil résméreteket, a durva belső felületeket, a maradék mikrosorját és a termikus deformációt.

Következésképpen a nagy pontosságú ragasztóadagoló áramlási fúvókát kizárólag nagy pontosságú, lassú huzalú szikraforgácsoló berendezéssel dolgozzák fel a teljes gyártási ciklus során, így garantálva az egyenletes mikrohoronyszélességet, sértetlen éleket és egyenletes áramlási csatorna-átmeneteket.

Magas koncentricitási követelmény a mikrocsatornákhoz

A belső áramlási csatorna és a külső mikrohornyos szerkezet között nagyfokú koncentricitást és pozicionálási pontosságot kell fenntartani. Ha a koncentrikusság eltérése jelentős, a tényleges adagolási folyamat a következő problémákhoz vezethet:

• Adagolási eltolás

• Egyenetlen adagolás

• Áramlási sebesség ingadozása

• Dugulás

• Szivárgás

Ezért a gyártási folyamat során elengedhetetlen a mikrohornyok helyzeti pontosságának, az áramlási csatornák központosságának, párhuzamosságának és a szerelési alappontok konzisztenciájának egyidejű ellenőrzése.

A belső fal felületének vezérlése

Bár sok termék megfelelhet a méretre vonatkozó előírásoknak, ha a belső áramlási csatornák túlságosan mély szikraforgácsolási textúrákat, maradék sorját vagy rátapadó mikrorészecskéket mutatnak, az adagolt folyadék hajlamos a falra tapadásra, ülepedésre vagy akár eltömődésre a későbbi használat során.

Következésképpen a gyártási folyamat elsősorban a következők ellenőrzésére helyezi a hangsúlyt:

• EDM energia

• A vágási lépések száma

• Felületi érdesség

• Hőhatásnak kitett zónák

• Mikrosorja képződés

A SUS304 anyag megmunkálási kihívásai

A SUS304 egy tipikus ausztenites rozsdamentes acél; miközben kiváló korrózióállósággal rendelkezik, jelentős kihívások elé állítja a mikromegmunkálást.

Ez különösen igaz ultrafinom rések megmunkálásakor, ahol hajlamosak olyan problémák előfordulni, mint az anyag huzaltapadása, instabil elektromos kisülés, hőképződés a megmunkálás során, mikrodeformáció és méretbeli eltolódás.

Ezért az ilyen jellegű termékeknél a megmunkáló berendezések stabilitása és a széleskörű folyamatszakértelem kiemelkedően fontos.

Megmunkálási lehetőség ultrafinom huzalátmérőhöz (0,07 mm)

A nagypontosságú ragasztóadagoló áramlási fúvókák magjának mikrohornyos tartományát ultrafinom, 0,07 mm-es átmérőjű huzallal dolgozzák meg.

A szabványos rézhuzalokhoz képest ez a megközelítés a következőket tartalmazza:

• Magasabb megmunkálási összetettség

• Kisebb elektromos kisülési zóna

• Szigorúbb követelmények a folyamatstabilitás tekintetében

• Szigorúbb tűréshatárok a huzalfeszesség szabályozásához

A Xincheng már régóta a precíziós, lassú sebességű huzalvágású szikraforgácsolásra szakosodott; kiterjedt megmunkálási szakértelmet halmoztunk fel mikrohornyok, mikrolyukak és összetett, szabálytalan alakú rések kialakításában.

A termék fő előnyei

• Mikron szintű méretszabályozás

• Stabil konzisztencia mikrohornyok

• Támogatja az összetett és szabálytalan geometriákat

• Ellenáll a korróziónak és a tapadós környezetnek

• Stabil ellátás a tömeggyártáshoz

• Támogatja a nem szabványos alkatrészek egyedi fejlesztését

Alkalmazható iparágak

• Automatizált adagoló berendezés

• Félvezető csomagoló berendezések

• Precíziós permetező berendezés

• Mikrofluidikai berendezések

• Orvosi folyadékkezelő berendezések

• Lítium-ion akkumulátor gyártó berendezések

• Elektronikai csomagolóipar

• Precíziós automatizálási berendezések

Feldolgozási képességek Xinchengnél

• Precíziós lassú huzalos szikraforgácsolás

• Precíziós olaj alapú huzalvágás

• Mikrofinom huzalvágás

• Precíziós mikrolyuk megmunkálás

• Precíziós mikrobarázdás megmunkálás

• Szabálytalan alkatrészek precíziós megmunkálása

• Automatizálási alkatrészek megmunkálása

• Nem szabványos precíziós alkatrészek testreszabása

• Összetett, vékony falú szerkezetek megmunkálása

Miért ad le olyan sok ügyfél ismételt rendelést?

Az olyan termékek esetében, mint a High Precision Glue Dispensing Flow Nozzle, az, ami az ügyfeleket valóban érdekli, messze túlmutat a puszta esztétikán.

Ennél is fontosabb, hogy a következőkre összpontosítanak:

• Stabilitás a felszerelés után

• Az adagolási áramlási sebességek állandósága

• Dugulásállóság

• A sorozatgyártású tételek egységessége

• Szükség van-e a gép gyakori beállítására működés közben

Sok gyár képes "előállítani az alkatrészt", de kevesen tudják elérni a "hosszú távú stabilitást és a tételenkénti konzisztenciát".

És pontosan itt rejlik a mikrofinom lassú huzalos szikraforgácsolás igazi kihívása.

Miért válassza a Xinchenget?

A Shenzhen állambeli Shajingban található Xincheng a Dongguan állambeli Chang'an gyártási központja mellett található.

Cégünk nagy pontosságú lassú huzalos szikraforgácsolásra és bonyolult mikroszerkezetek megmunkálására specializálódott, kiszolgálva az automatizálási berendezéseket, a félvezetőket, az orvosi, az elektronikai és a csúcsminőségű berendezéseket gyártó ágazatokat.

Létesítményünk a legmodernebb precíziós gépekkel van felszerelve – beleértve a Seibu MM35HP-t és a Sodick AP250L-t is –, amelyek lehetővé teszik összetett mikrohornyok, mikrolyukak, vékonyfalú alkatrészek és szabálytalan geometriák megbízható megmunkálását.

Egyedi gyártást kínálunk megrendelői rajzok alapján, nem szabványos alkatrészfeldolgozást és stabil ellátási láncot tömeggyártáshoz. Várjuk érdeklődését!
